干式報警閥
來源：http://www.xintli.net/ 日期：2022-01-20
一、概述
干式報警閥是自動噴水滅火系統中的一種控制閥門，用于干式滅火系統中;它是在其出口側充以壓縮氣體，當氣壓低于某一定值時能使水自動流入噴水系統并進行報警的單向閥。適用于環境溫度低于4C或高于70C的場所。
二、工作原理
該干式報警閥屬于差動式干式報警閥。處于伺應狀態時，閥門系統側充入-定壓力值的壓縮空氣，將閥瓣密封;如系統側噴頭打開，造成壓縮空氣壓力下降， 當氣壓降約為供水壓力值五分之一時，閥瓣打開， 壓力水流向系統側管路，從打開的噴頭處噴水滅火;同時水也流向報警管路，驅動壓力開關動作、水力警鈴報警。
噴頭打開時，系統側氣壓的下降速度與其容積成反比，容積越大，氣壓下降越慢，干式閥開啟越慢。一般情況下當系統容積大于 1500升時，則須配2置加速器(須另外購買)。加速器是一種快開裝置，它對小的壓降非常敏感，當系統壓力下降時，它能讓系統側的壓縮空氣很快進入閥的中間室，作用到閥瓣上，與供水壓力-起作用，從而加速閥瓣的打開。
本閥具有防復位和外部復位裝置，閥打開以后，需外部逆時針轉動復位手柄復位(復位后需將手柄重新回到豎直位置) 。
三、型號規格及技術特性

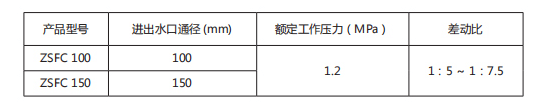

型號規格及主要技術參數見下表:

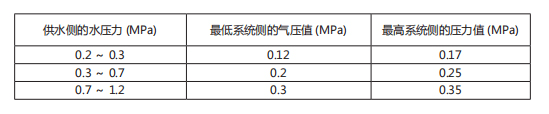

充氣壓力值與供水側壓力值關系見下表:

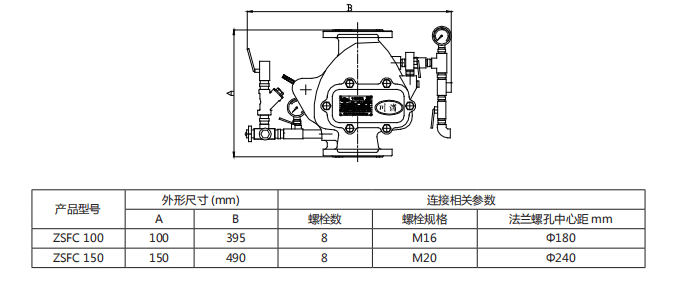

四、尺寸

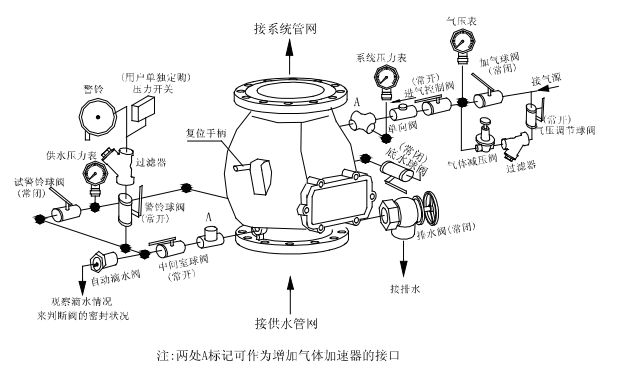

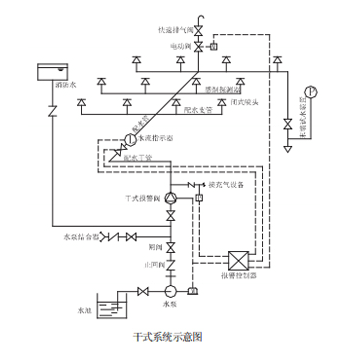

五、配置示意圖
六、安裝
1.本產品應垂直安裝于有采暖且照明良好的室內,周圍留出約0.5m的空間便于安裝和維修。
2.安裝之前徹底沖洗掉供水管路中的異物。
3.為方便維修調試,應在干式閥前后安裝閥前供水控制閥和閥后控制閥。
