水流指示器是利用管網內水的流動推動漿片,觸動微動開關,將水流信息轉化為電信號,并將信號反饋火災自動報警系統，用于檢測自動噴淋系統運行及確定火災發生的區域。適用于濕式、干式、預作用及泡沫噴淋系統。

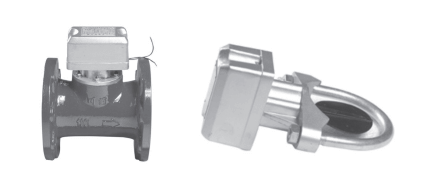

　　連接形式有:法蘭式、馬鞍式。其中馬鞍式特別適用于改造、擴建工程、卡箍式連接管道工程, 安裝方便、快捷。

　　二、型號規格及技術特性

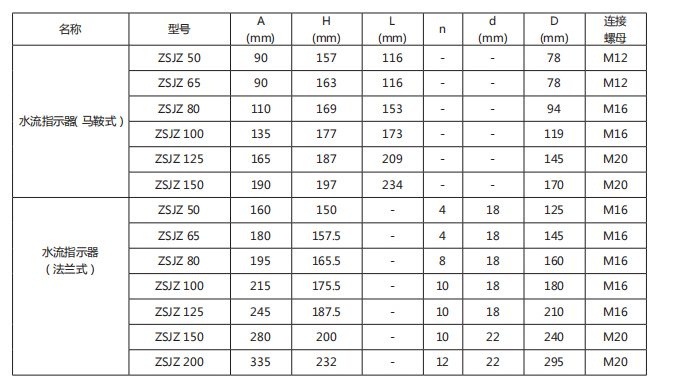

　　型號規格及主要技術參數見下表:

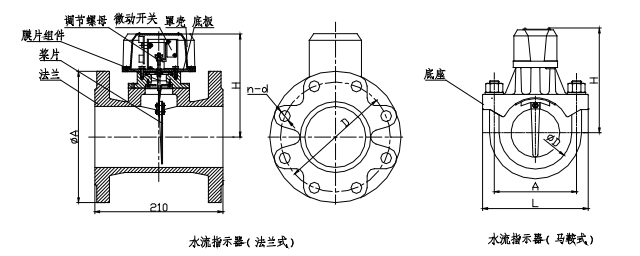

　　三、尺寸




　　四、安裝

　　1.安裝時應確認管道內介質流動方向與水流指示器的箭頭方向一致,只能安裝在水平管道上。

　　2.安裝時應確保葉不與管道內壁相碰,葉片、傳動桿動作靈活。

　　3.調試:當某區域內末端放水時,水流指示器應發出報警信號,否則檢查水流指示器的安裝方向、葉片是否卡住或調整調節螺母。
