一、氣體滅火系統概述
1.特點
11.滅火特點
進入21世紀以來，氣體滅火系統滅火劑以“潔凈氣體”滅火劑為主，具有潔凈性好。不破壞向氧層。符合要求。無色.
無味。不同電無二次污染。毒性低滅火快速，等特點。特別是針對一些電氣電子設備、通信設施.可燃液體和氣體場所
的防火保護優點更加突出。本公司生產的七氟丙坑和1G541 (混合氣體)滅火系統是當前應用為廣泛的氣體滅火累統。
12.系統組或
氣體滅火系統主要由火災報警控制盤.容器.容8問，選擇問，單向間。驅動裝置。生流管，連接性，噴庫，信號反饋裝置，
低泄高時間。泄放裝置。撿潤裝置。減壓裝置(對1IG541系統)。管路等零部件組成。系統有單元獨立和組合分配等形式。
實惠對單個成多個區域的滅火保護.滅火方式為全海沒滅火，有自動抑測火災。自動滅火的功能.還可利用中氣手動或機械應
急手動方式啟動系統。
2.應用場所
氣體滅火系統適用于撲救封閱空間場所的下列火災:
a.電氣火災:
b.圓體表面火災;
c液體火災:
d.滅火前能切斷氣源的氣體火災。
3.系統的設計。安裝
氣體滅火系統的設計。安裝由具有相關設計，安裝資質的單位按(GB50370一2005氣體滅火系統設計規范》和(GB50263一
2007氣體滅火系統施工及驗收規范)進行。
二、氣體滅火系統工作原理、結構、控制與操作
1.工作原理
如圖1所示。供用戶參考:
2.單元獨立式氣體滅火系統

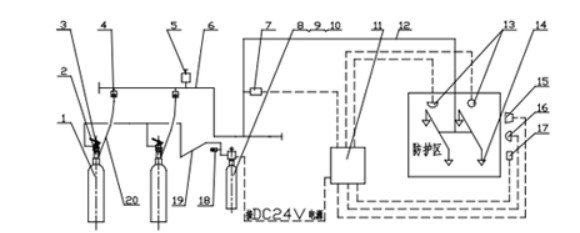

單元獨立式氣體滅火系統是由一套滅火裝置對應保護一個防護區的系統，其結構如圖2所示，供用戶參考:
1.滅火劑貯瓶2. 滅火劑容器閥3. 滅火劑貯瓶壓力表4. 滅火劑單向閥5. 集流管泄放裝置
6.集流管7.信號反饋裝置 8.驅動氣容器間9.驅動氣處瓶10. 驅動氣化瓶壓力表 11，報警滅火控制盤12
滅火劑輸送管路13. 溫感，煙感火災探測器14. 噴喝15. 聲光報警器16. 放氣指示燈
17.手動控制盒
18.低泄高封閩19. 驅動氣管路20. 連搜管
圖2單元獨立式氣體滅火系統結構示意圖
3.組合分配式氣體滅火系統

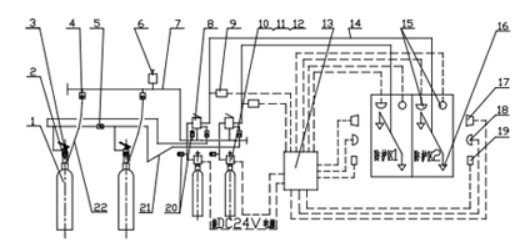

組合分配式氣體滅火系統是由有滅火裝置對應保護幾個防護區的系統.所述防護區不超過8個，同一時間只能對其中個防護區進行滅火.其結構如圖3所示。供用戶參考:
1.滅火劑C瓶2. 滅火劑容器閥3.滅火劑C樂壓力表4. 滅火利單向閥
5.驅動氣體單向間
6.集流管泄放裝置7.集流管8.選捍閥9.信號反饋裝置10. 驅動氣容器閥11，驅動氣C樂
12.驅動氣貯瓶壓力表13. 報警滅火控制盤14. 滅火劑輸送管路15. 溫感.煙感火災探測器16.噴嘴
17.聲光報警器18. 放氣指示燈19.手動控制盒20.低泄高封閥21.驅動氣管路22.連按管
4.控制與操作
41.自動啟動控制:火災白動根警系統與氣體滅火裝置相結合.實現白動探測火災.自動根警。自動啟動滅火系統進行滅火。
42.電氣手動啟動控制:利用電氣手動開關啟動滅火系統進行滅火。
43.機械應急啟動控制:利用機械手動裝置啟動滅火系統進行滅火。
44.對于具體的某一系統。如何規定系統啟動方式，由系恢設計和用戶的管的確定，
三、氣體滅火系統通用部件
1.驅動裝置
驅動裝置用于啟動系統用放滅火劑，由驅動產CE.驅動培調，驅動氣單內間低理高間，驅動氣管路等一組幫件構成。
11.驅動氣貯瓶
用達:內貯高壓氮氣，瓶口安裝驅動氣容器閥，防護區發生火災時。驅動氣容器閱開啟。使瓶內氮氣打開選擇閥和滅火劑
68間.

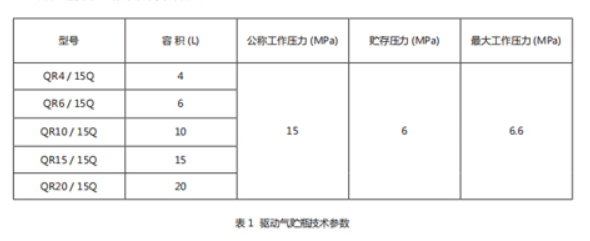

結構:鋼質無戰氣車。技術中數見表1
12.驅動氣容器閥
用途:安裝在驅動氣CE上。具有對C區內驅動氣體進行存。釋放。充裝。旺排放。壓力顯示.檢洞的功能。間上的
壓力表能顯示驅動產貯感內的氣壓。

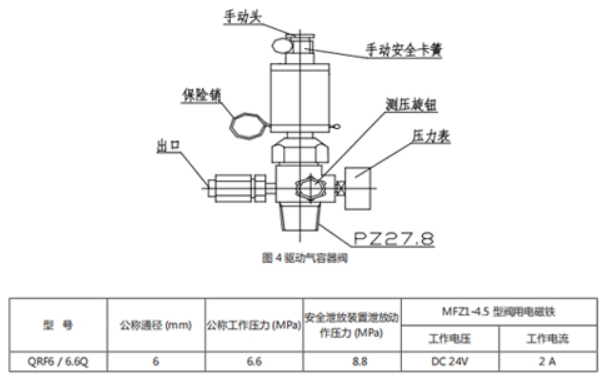

結構:主要零件采用不銹鋼及明合金.尼龍密封，可靠耐用。結構，技術參數見星4及表2.
表2驅動氣容器司技術參數
13.動氣單向問
用途:安裝在驅動氣管路上?？刂乞寗託怏w流動方向。從而控制開啟滅火劑容器問的數量。

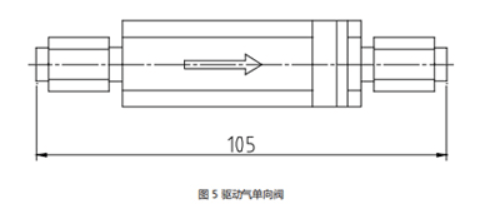

結構:主要零件采用明合金.密封采用橡膠件.密可靠耐用。結構.技術參數見屋5及表3.

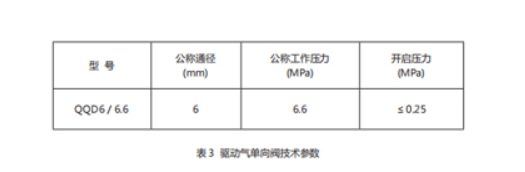

表3驅動氣單向司技術熱數

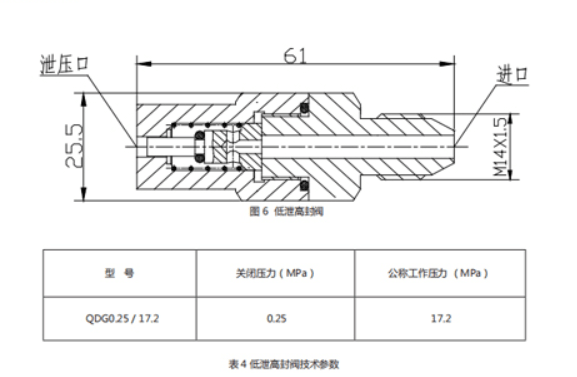

14.低發高時閥
用迪:安裝在驅動氣容器河出口的旁路上。當驅動氣容器間末開啟但有微量池海時可將驅動氣地故掉。避免驅動氣在其管路內果集使系統誤動作。當系統啟動時低池封閥可自行關閉。還可以安裝在組合分配式系統的集流管上，當天火劑容器司有微量滅火劑泄海時，本閥可將其排泄掉，以避免滅火劑在集流管內的非正常聚集帶來的危險。
結構:采用桐合金，不銹鋼零件和橡膠密封件。在彈簡和氣體壓力的相互作用下實現低壓泄放和高壓密封。結構。技術參
數見圖6和表4
15.驅動氣管路
用途:連接滅火劑容器問。選擇閥、驅動氣容器河、驅動氣單向閱。低泄高封閥以組成系統啟動的驅動裝置。
結構:由8x1紫銅管和管接件構成。

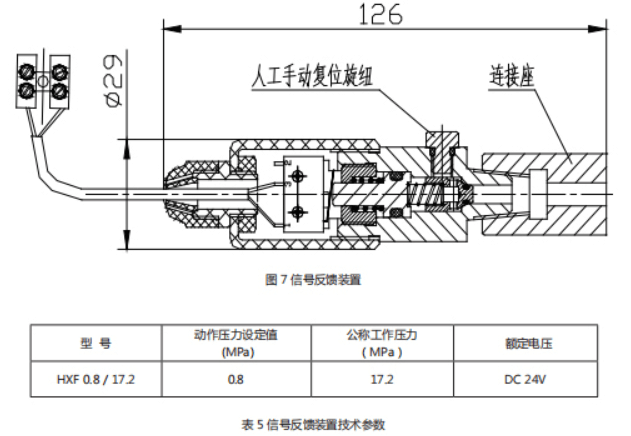

2信號反饋裝置
用途:安裝在選擇閥出口或集流管上，在滅火時輸出滅火劑釋放的信號并將信號反饋到肖防控制系統。
結構:由微動開關等零部件組成，具有自鎖功能。結構.技術參數見圖7和表5.

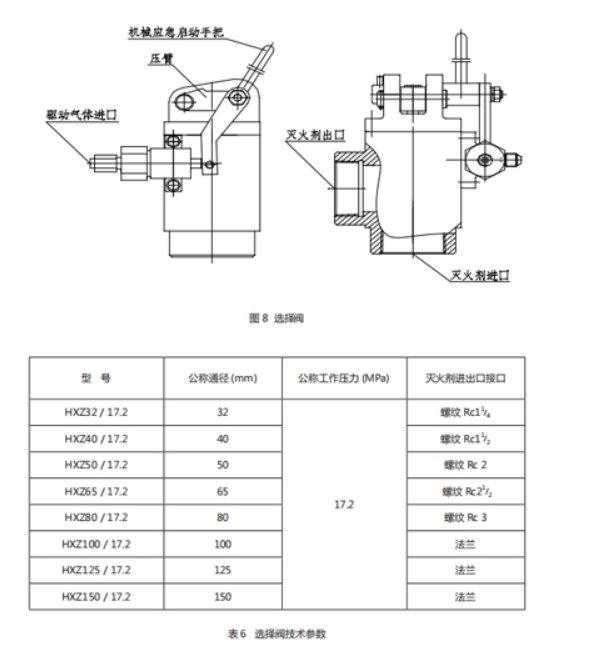

3.選擇問
用迪:滅火風快為地合分配式系9時設此間。對應于每個防護區各設一個。安裝在集流營上。.
結構:零件采用明合全和不銹鋼造。結構簡單。動作可靠，納，技術參數見廈8及表6.

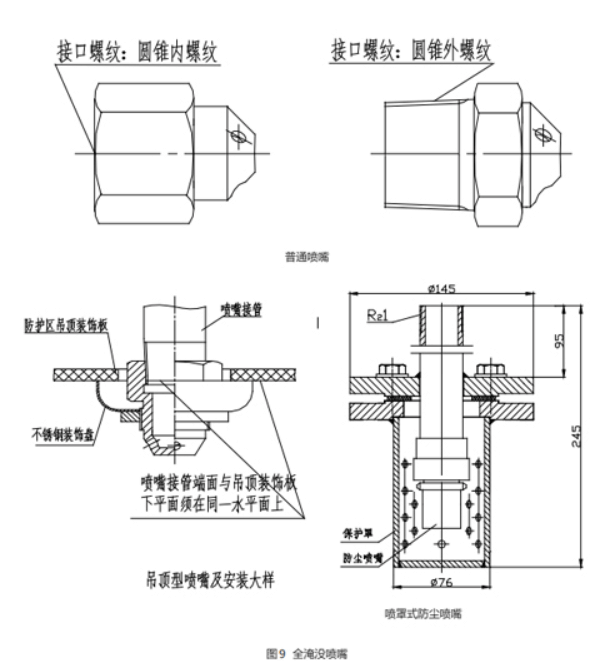

4.全淹沒噴嘴
途:安裝在封閉空間防護區滅火系統管網末璃。技滅火系統設計要求將滅火劉噴活到防護區。

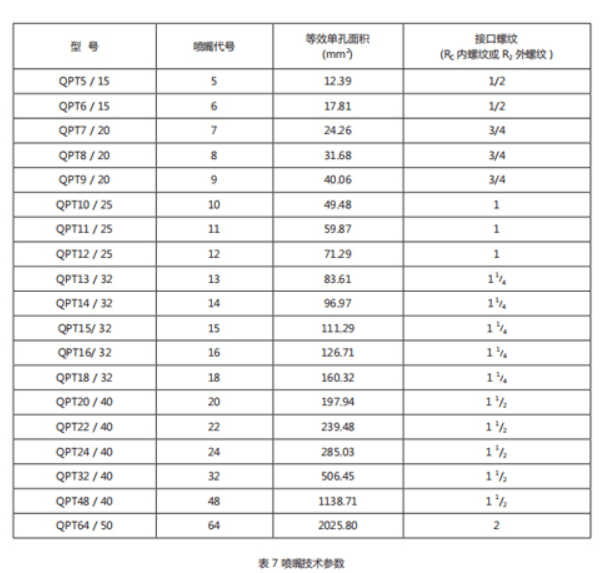

結構:采用銅合金或不銹鋼制作，結構.技術參數見圖9及表7.
5.管件
用途:作滅火劑的送管路的連按甩。
結構:采用破素結構鋼。內外表面健掉純化。有各種規格的直接頭。三通。直角彎頭。連接法蘭等，公稱工作壓力
17.2 MPa.
6.驅動氣匯壓瓶架
用途:固定驅動氣C瓶，集流管和選擇閥。

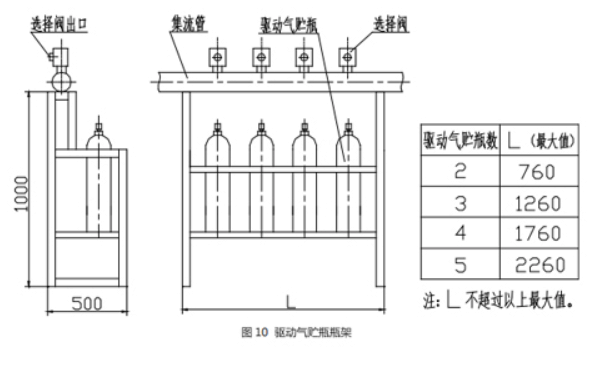

結構:角鋼焊接。外形尺寸見圖10.一套滅火裝置可以用圖中一個或一個以上的瓶架組合成驅動氣貯瓶抵架。
圖10驅動氣貯瓶瓶架
四、氣體滅火系統產品種類
1.七氟丙烷滅火系統
11.特點
七氧丙坑滅火系統具有較高的滅火效率.采用七氧丙烷滅火劑滅火所需滅火濃度校低.對于條件相同的防護區所需要的滅火劑較少，從而可以減少系統的氣瓶等部件的數量，減少專用氣瓶間的面積，節省設備占用空間。因此，對于設備安裝空間有限的項目。七氧內坑滅火系統具有占地面積少的優點。七年內炕滅火劑的相對較高，故滅火設備的總費用需技照具體項目確定。
七氣丙炕滅火劑常溫下在貯存容器內的狀態為汽液兩相。其飽和蒸汽壓力很低，故需要在容器內充入氫氣進行加壓，才能通過輸送管道將其送防護區。
12.性
七氧丙坑滅火劑在滅火時會分解產生一定量的氟化氫氣體。高濃度氟化氫氣體能對人員造成傷害。

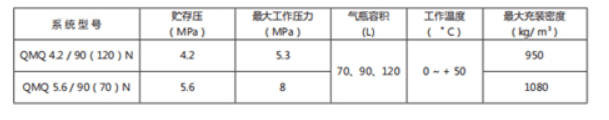

1.3.主要技術參數:
1.4.七氟丙烷滅火系統零部件
(1)天火劑貯瓶
用途:瓶口安裝容器閥。按規定充裝。貯存滅火劑及警氣。

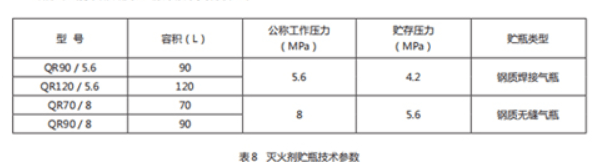

結構:為鋼質焊接或無級氣壓。技術參數見表8.
(2)滅火火利容器問
用話:安裝在滅火劑廣系航口上.具有對廣E內滅火別進行封存，釋放，充裝。超壓排故。力9示檢漏的功能，園
上的壓力表能顯示滅火劑廣壓內的壓力。

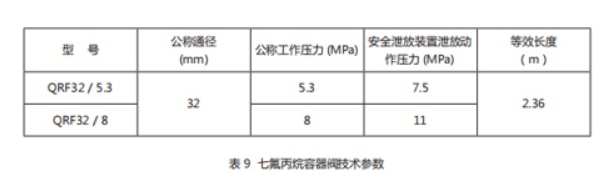

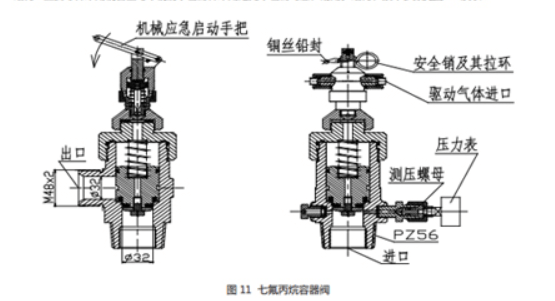

結構:主要零件采用銅合金與不銹啊，密封件采用尼龍。密封可靠，耐用。結構。技術參數見圖11及表9
(3)大大劑年阿間
用途:安裝在集流管上，在系統啟動后防止集流管內的滅火劑向部分未開啟的滅火劑容器問及貯瓶反流。
結構:主要零件采用鋼合金.密封采用橡膠件，由封可靠耐用。結構.技術參數見圖12及表10，
表10七氖丙烷單向閥技術參數
(4)集流管
用途:將滅火劑廣怎釋放出的滅火劑匯集起來送給系統管網及噴嘴。
結構:由無縫鋼管焊按而成.公稱工作壓力8 MPa.
(5)連接管
將滅火劑容器聞與集流管 (通過滅火劑單向閥 )相連接。
納:不銹鋼軟管及按頭。技術構數見表11.

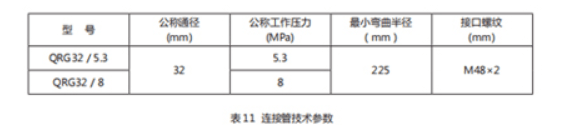

表11連按管技術參數
(6)泄膠裝置
用達:設置在滅火劑容器風，驅動氣體容路司40生流曾上。當容器及容器內，集流營內壓力超過規定倒時1。酒放裝置的膜片爆破。使容器及容器問，集流管泄壓。

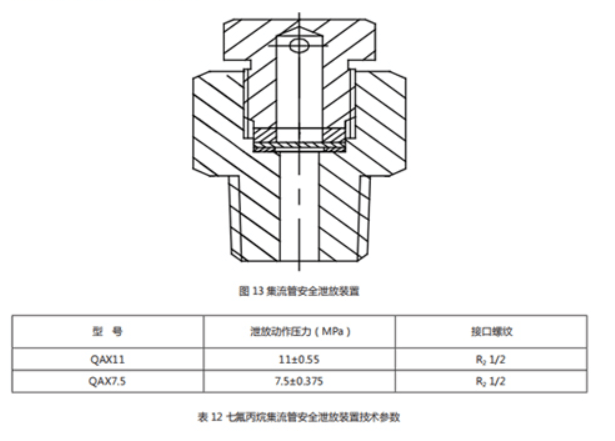

結構:采用中片裝置。裝置各件的材力銅合金成不銹風。容器網的泄放裝置設置在容8問體上。量洗性的混收裝置為獨立部件.其結構和技術參數見區13和表12.滅火村容器司泄放裝置的故動作壓力見表9.驅動氣體容器司港放裝置的范放動作壓力見表2.
(7)滅火劑C瓶感架
用途;固定滅火劑貯能和集流管。
結構:角鋼焊接。外形尺寸見圖14及圖15.

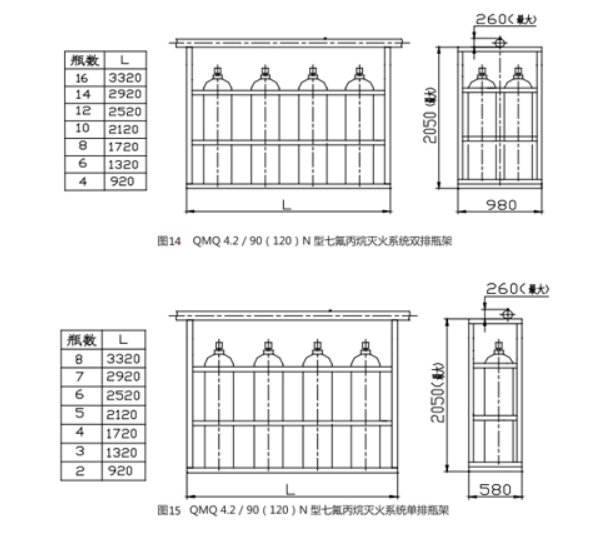

圖14 QMQ4.2/ 90( 120 ) N型七氟丙炕滅火系統雙排瓶架
圖15 QMQ 4.2/ 90( 120 )N型七氟丙烷滅火系統單排瓶架
2.柜式七氟丙烷滅火裝置
21.簡介
柜式七氟丙烷滅火裝置相當于七氟丙烷滅火系統中單元獨立系統的一種特殊型式.為無外管網的一種單元獨立系統。主要由貯瓶柜。七氟丙坑礦瓶配管，容8日，噴嘴組成占地面積小，無需專用鋼克間，外觀漂亮大方。在滅火設施中頗具特色，是高檔裝修場所防火設施的理想選擇。

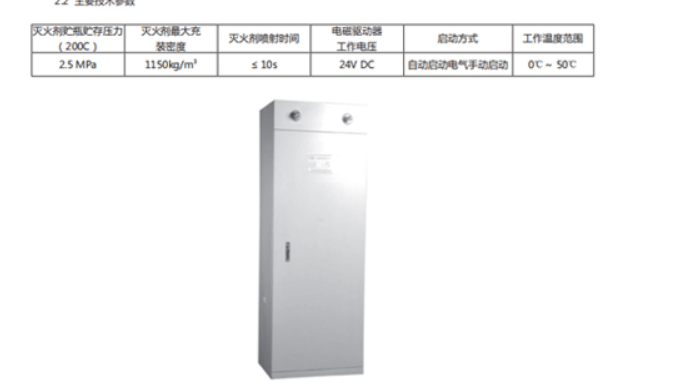

22主要技術參數
五
23結構與規格

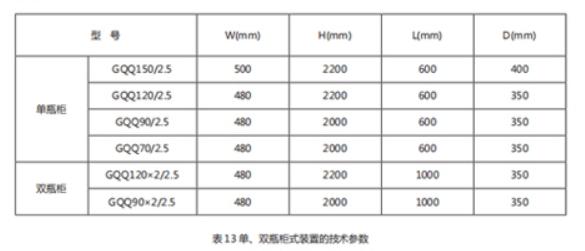

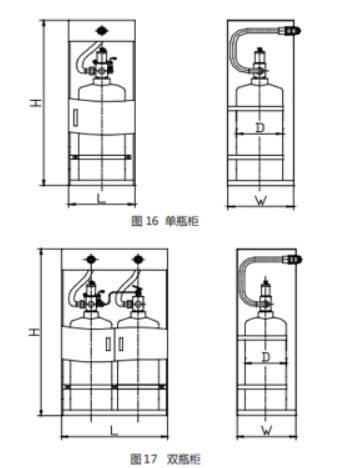

柜式滅火裝置屬于單元獨立系統。即由一當或數育滅火劑仁存裝置對應一個防護區。單雙感柜式裝置的結構，技術參數
見表13和圖16.圖17。
24、柜式七氟丙烷滅火裝置部件
(1)滅火劑貯
用途:題口安裝容器閥，按規定充裝，貯存滅火劑及氮氣。

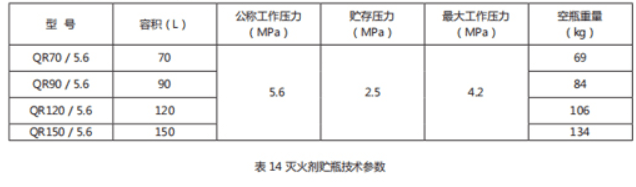

結構:為鋼質焊接氣瓶。技術參數見表14
(2)滅火利容8網(氣驅動型)
用速:安裝在滅火劑CE50上具有對滅火利進行存.H放.加1.壓力2示.超壓排放.動啟動等功機.在雙易厄中使用。
結構:利用壓差式原理，靠滅火劑氣體進行密封.利用外部有壓氣體開啟。主要零件采用銅合金。由間體活塞，閥，
壓力和以及氣動裝置等組成。其結構見圖18.
圖18七氟丙烷容器閥(氣驅動型)
(3)滅火劑容器間(電驅動型)
用達:安裝在滅火幫CE機口上.具有對天火橋進行封存，程故。加生.壓力日示超壓排故電動啟動等功能.在單，雙瓶柜中使用。

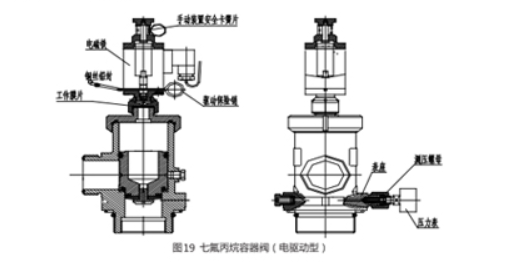

結構:利用壓差式原理。靠滅火劑氣體進行密封，利用電磁鐵開啟。主要零件采用銅合金。由間體，活塞。閱。壓力表以及電研鐵裝置等中成。其站內見圖19.
(4)噴嘴
用途:安裝在高柜頂郵正上方，用來噴射滅火制.使其能夠均勻克滿防護區。
結構:采用不銹鋼制作。
(5)連接管
用途:連接噴嘴和滅火劑容器間，將貯后內滅火刺的送項呢。
結構:由不銹鋼軟管及接頭組成。
3. IG541(混合氣體 )滅火系統
3.1.特點
IG541(混合氣體)滅火劑是由52%的氮.40%的氫和8%的二氧化碳三種氣體組成.該滅火劑除具有“潔凈氣體”滅
火劑共有的優點之外，還具有以下特點:
(1)為無色透明氣體，噴放時不會形成濃霧而降低能見度，可確保逃生時能看清任何緊急逃生口。
(2)在規定的濃[范圍內使用，對人體無窒息。
(3 )以壓縮氣體形式貯存，噴放時溫度變化小.不會在被保護設備上形成冷凝.無任何腐蝕物。殘留物.不會對被保護設備產生任何損害。
(4)常溫下在貯存容器內的狀態為相，其貯存壓力較高，一般需通過減壓裝置減壓后再由輸送管道將其送防護區?？奢斔洼^遠的距離。
3.2.對環境的影響和性
IG541 (混合氣體)滅火劑由大氣層中的天然氣體組成，它的釋放只是將這些天然氣體放回大氣層.滅火時不會發生任何化學反應。不污染環境，.無向蝕性。是一種綠色型滅火劑。滅火劑瓶組內的貯存壓力為15 MPa .系統動作時噴嘴會噴放出高壓氣體.可能對境嘴附近的人員或物體造成損害，因此，用戶應作好相關預案，以保證噴嘴噴放高壓氣體前人員迅速撤離。

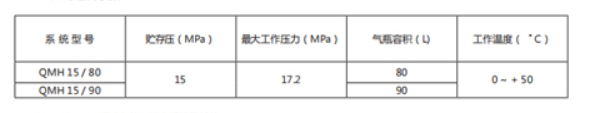

3.3.主要技術參數
34. NGS41 (混合氣體)滅火系快零部件
(1)滅火劑貯區
用途:題口安裝容器同。按規定充裝。貯存滅火劑。

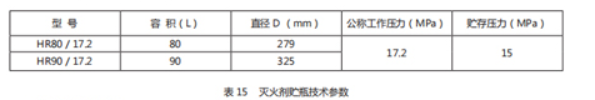

結構:為鋼質無墻氣見。技術參數見表15
表15滅火劑廣瓶技術參數

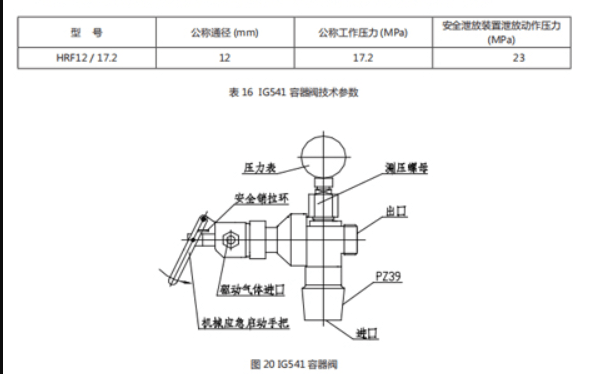

(2)滅火劑容的
用途:安裝在滅火利C口上.具有對CB內滅火制進行存，科放?？搜b。超壓排故。力2示檢國的功的，間上
的壓力表能顯示滅火對C國內的壓力。
結構:主要零件采用銅合金與不啊。密時件采用尼龍，密封問靠，耐用。結構.技術參數見20及表16
(3)滅火劑單向閱
用途:安裝在集流管上，在系統啟動后防止集流管內的滅火劑向部分未開啟的滅火劑容器聞及貯瓶反流。

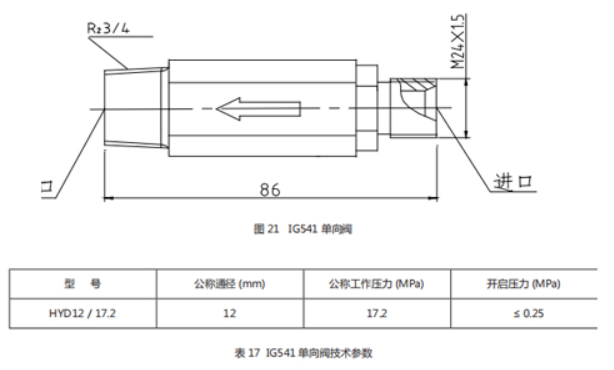

結構:主要零件采用明合金。密封采用橡膠件.密可靠耐用，結構。技術參數見圖21及表17。
表17 1G541單向間技術參數
(4)集流管
用途:將滅火劑C開放出的滅火劑匯集起來送給系統營網及噴啊。
結構:由無耀鋼管焊接而成。公稱工作壓力17.2MPa.
(5)連接管
用途:將滅火劑容器河與集流管(通過滅火劑單向閥)相連接。

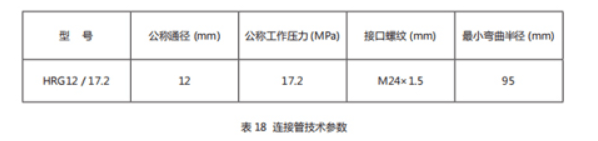

結構:不銹鋼軟管及接頭。技術參數見表18.
(6)減壓裝置
用途:降任減壓裝置下游的滅火劑壓力.從而降低下游管道和閥門的承壓等級，節約管網管道成本。

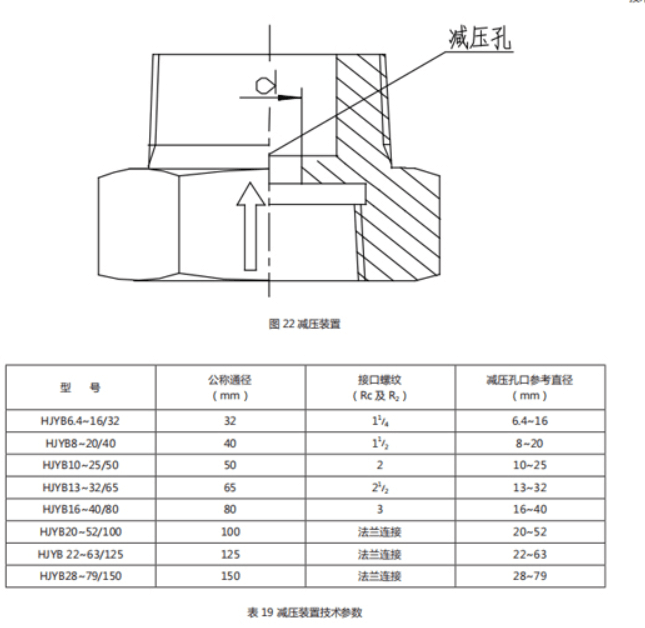

結構:采用成壓孔板。減壓裝置的結構。技術參數見圖22和表19。減壓孔口的實際直徑d由系統設計確定。
(7)泄放裝置
用達:與七氧丙烷滅火系統泄故裝置相網，
結構:與七風丙烷滅火系統泄放裝置相同。滅火劑容器問泄故裝置的酒放動作壓力見表16。集流管泄放裝置
技術參數見表20
表20 NG541 集流管泄放裝置技術參數
(8)滅火劑貯瓶瓶架
用迪:固定滅火劑CE和生流管.

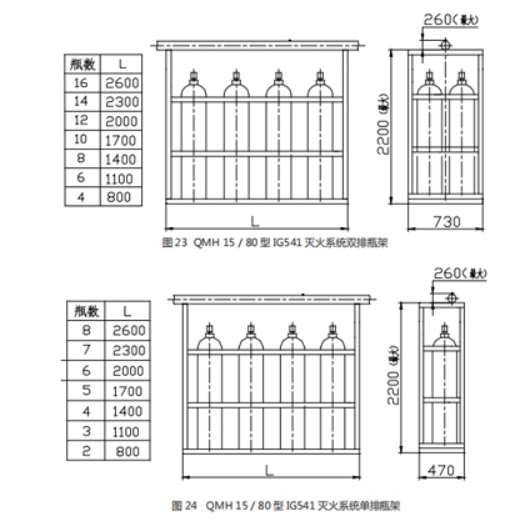

結構:角鋼焊撞.外形尺寸見23及廈24.
